Ремонт YAMAHA TF-RACK (в сервисном центре г. Москва)

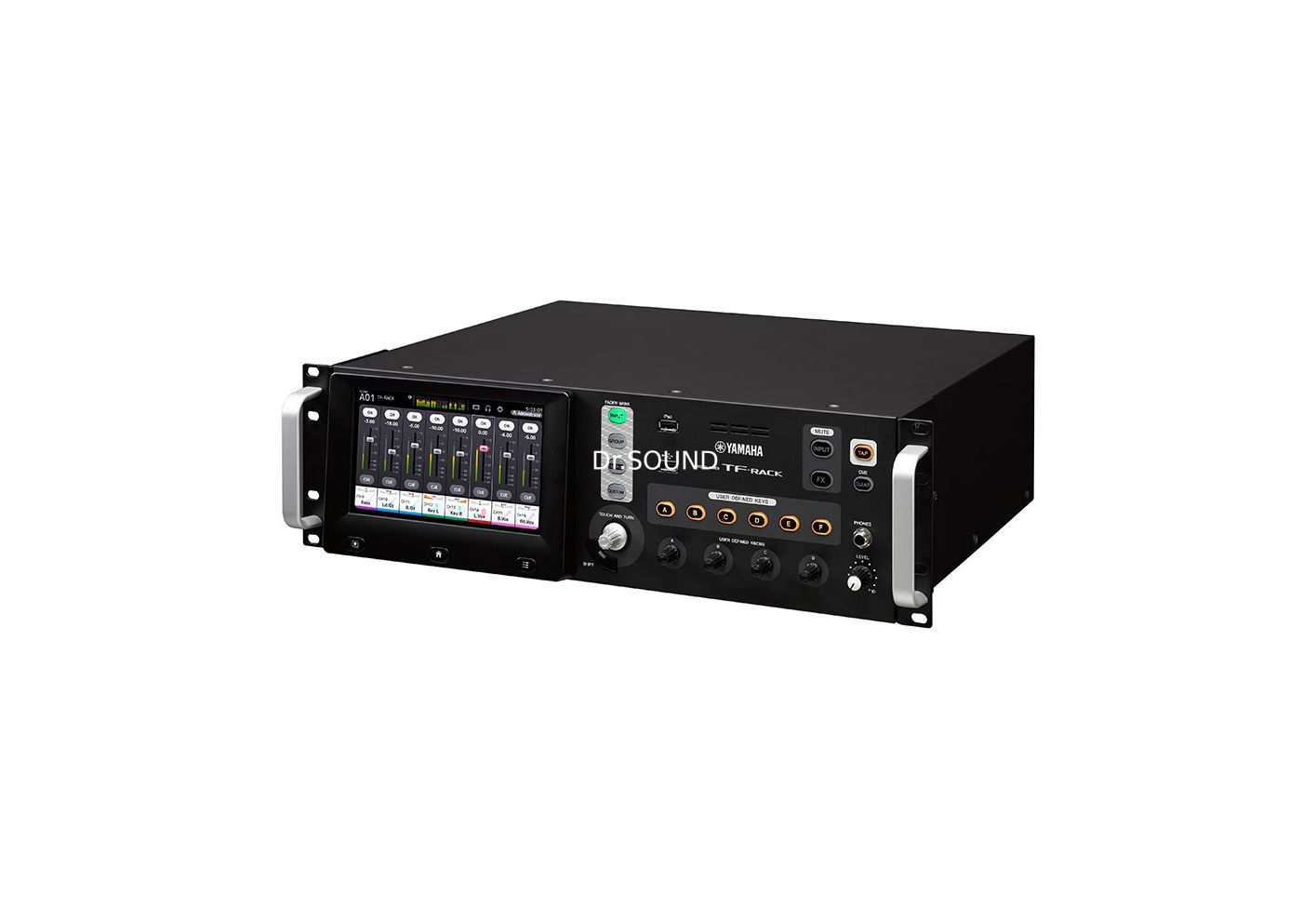

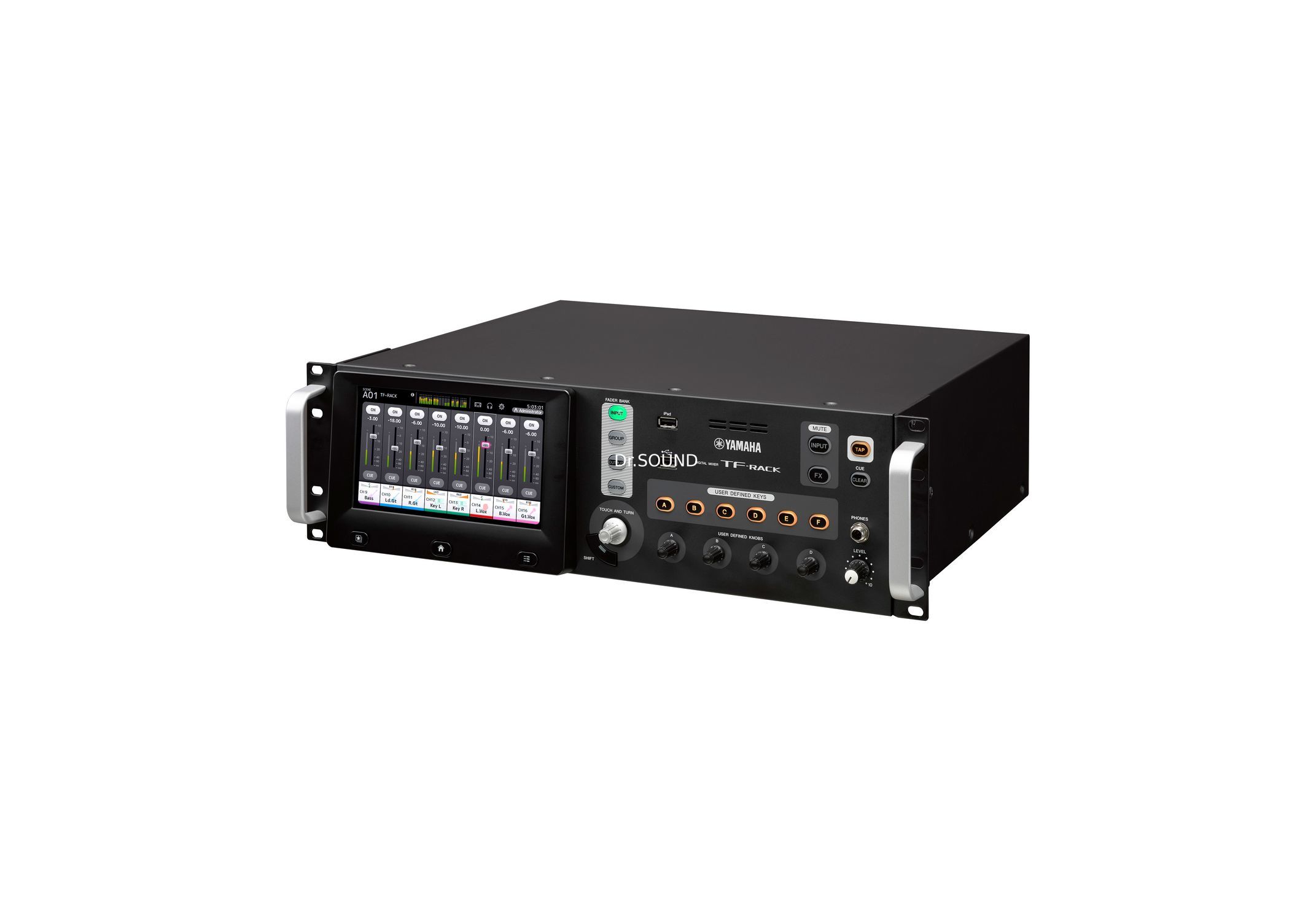

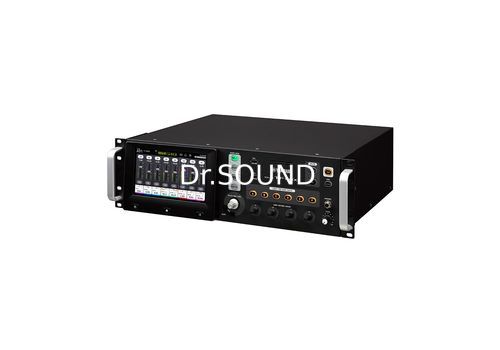

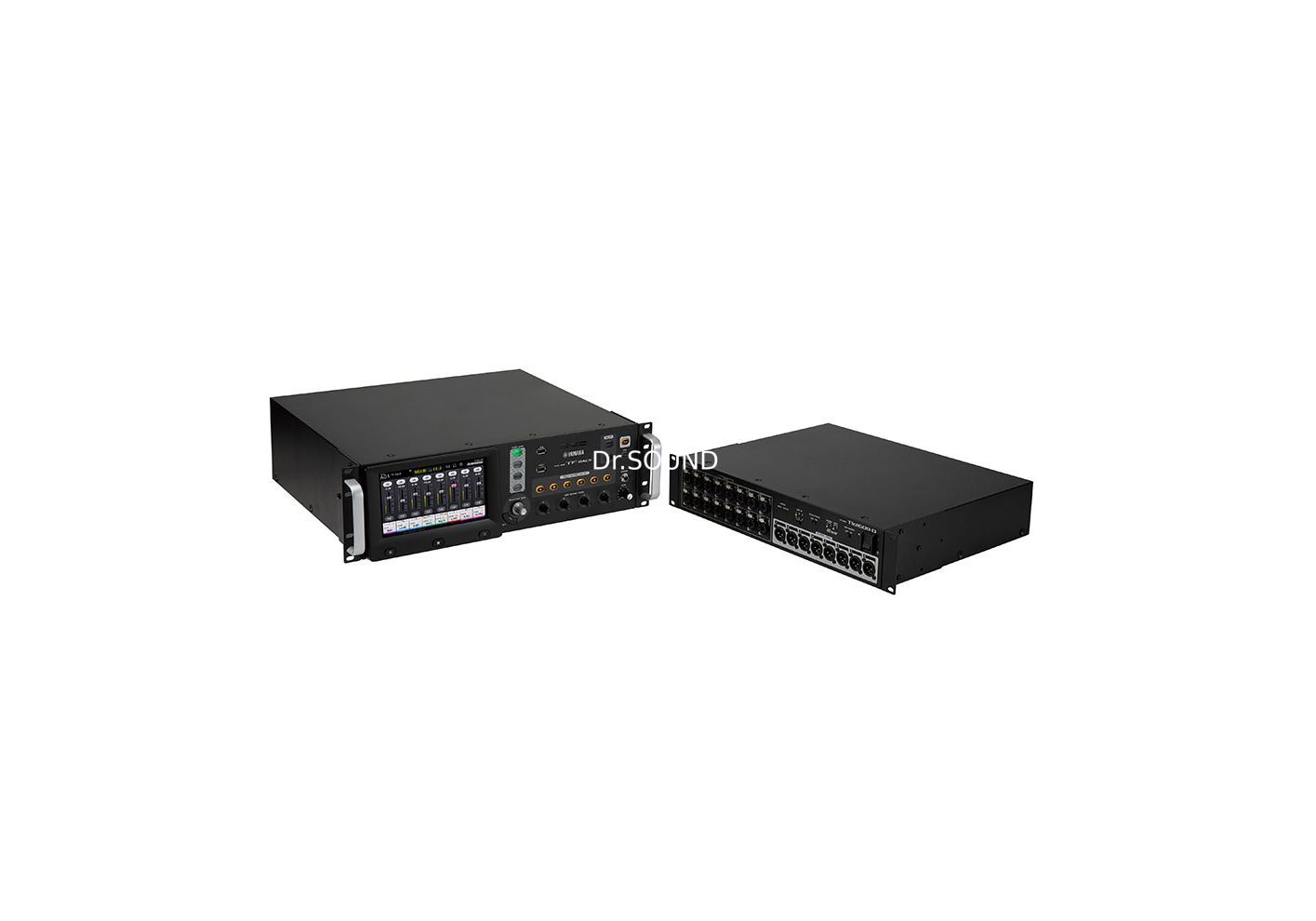

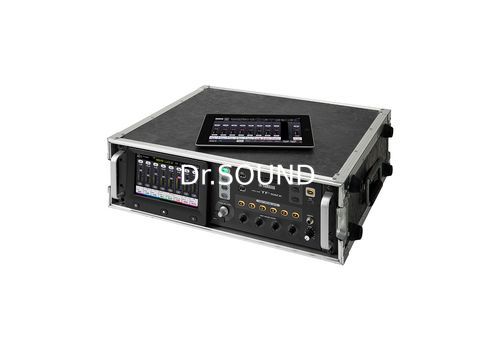

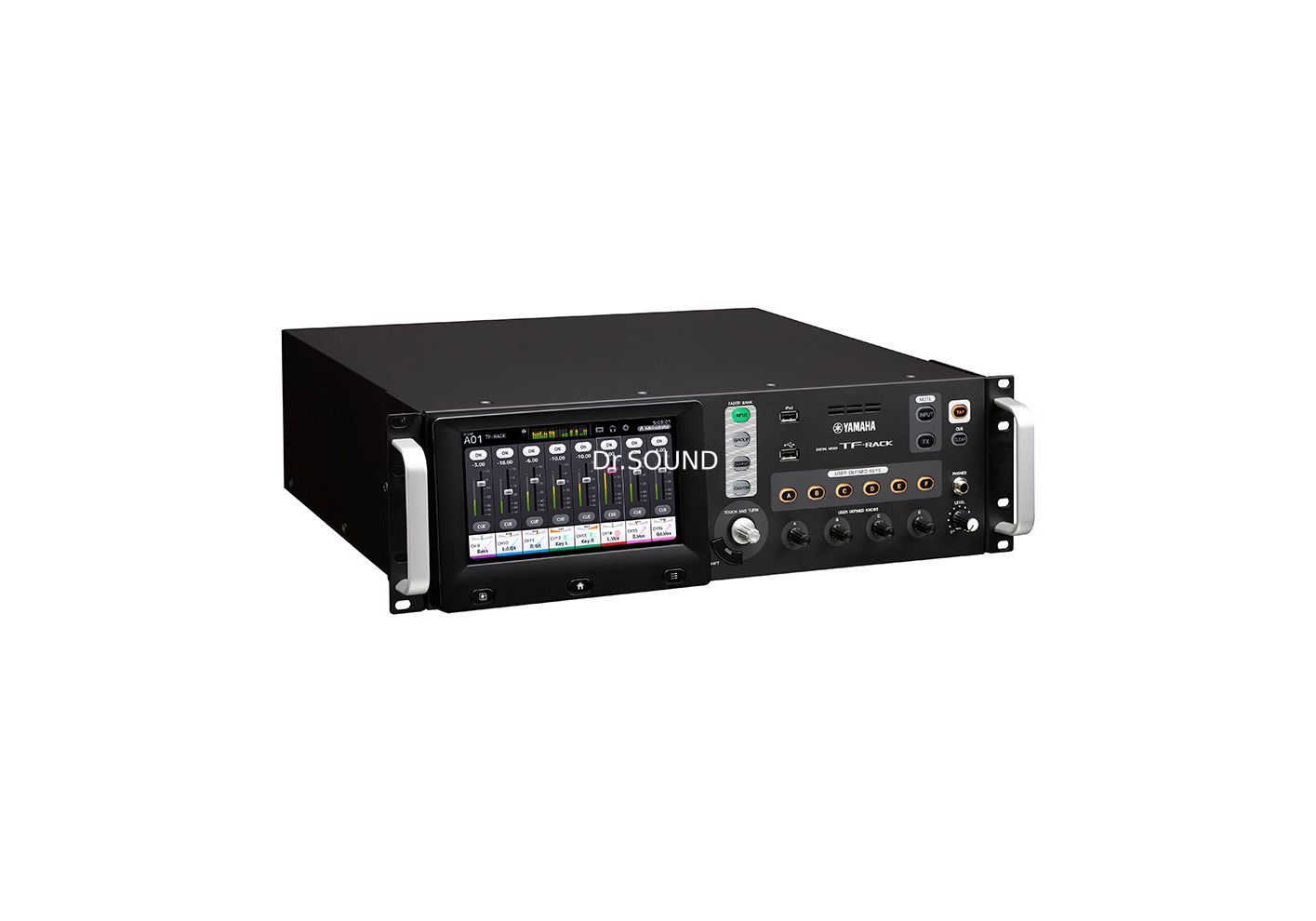

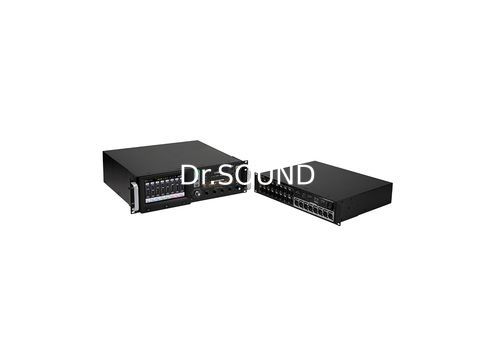

Сервисный центр по ремонту YAMAHA TF-RACK Yamaha TF-RACK - рэковый цифровой микшерный пульт
Технические характеристики
|
Возможности микширования |
Входные каналы |
40 (32 моно + 2 стерео + 2 возврат) |
|---|---|---|
|
Шины Aux |
20 (8 моно + 6 стерео) |
|
|
Стерео шины |
1 |
|
|
Шины Sub |
1 |
|
|
Функции входных каналов |
8 DCA групп |
|
|
Входы/выходы |
Входы |
16 микрофон/линия (XLR/TRS комбо) + 1 стерео линейный (RCA ) |
|
Выходы |
8 Эффектов + 10 GEQ эквалайзеров |
|
|
Слоты расширения |
1 (для NY64-D) |
|
|
Встроенный процессор эффектов |
DSP |
8 Эффектов + 10 GEQ эквалайзеров |
Общие характеристики
|
Частота дискретизации |
Внутр. |
48 кГц |
|---|---|---|
|
Задержка сигнала |
Менее 2.6 мс, от входа до выхода, частота дискретизации=48 kHz |
|
|
Фэйдер |
Разрешение 10-bit, от +10 дБ до –138 дБ, положение –∞ дБ есть у всех фейдеров |
|
|
Коэффициент нелинейных искажений |
Менее 0.05% 20 гЦ –20 кГц при +4 дБ отн. уровня, на 600 Ом, от входа до выхода OMNI, Gain в положении Min.(Измерено с фильтром 80кГц, -18дБ на октаву) |
|
|
Диапазон воспроизводимых частот |
+0,5, -1.5 дБ 20 Гц - 20 кГц, при =4 дБ отн. Уровня на частоте 1к Гц, от входа до выхода OMNI |
|
|
Динамический диапазон |
110 дБ ЦА конвертор, 108 дБ от входа до выхода OMNI, Gain в положение Min |
|
|
Уровень собственного шума |
Эквивалентный шум на входе |
-128 дБ отн. уровня эквивалентный шум на входе, Gain в положении Max. |
|
Остаточный выходной шум |
-85 дБ отн. уровня остаточный выходной шум, ST master выключен |
|
|
Перекрестные искажения |
-100 дБ*, смежные каналы вход/выход OMNI, Gain в положение Min. |
|
|
Требования к питанию |
100–240 В 50/60 гЦ |
|
|
Потребляемая мощность |
85 Вт |
|
|
Габариты |
Ширина |
480 мм |
|
Высота |
132 мм |
|
|
Глубина |
409 мм |
|
|
Вес без упаковки |
9.2 кг |
|
|
Аксессуары |
Руководство пользователя, кабель питания, информация для загрузки программы Nuendo Live |
|
|
Дополнительные опции |
Карта-аудиоинтерфейс (NY-64D), Foot Swotch (FC5) |
|
|
Прочее |
Температура эксплуатации: от 0 до 40 °C, Температура хранения: от -20 до 60 °C |
|
Recording/ Playback
|
PC/Mac (USB2.0) |
Recording 34 tracks, Playback 34 tracks |
|
USB Storage Device |
Recording 2 tracks (USB hard drive/ SSD)*, Playback 2 tracks (USB hard drive/ SSD/ thumb drive) |
Analog input characteristics
|
Input Terminals |
GAIN |
Load |
For Use With |
Input Level |
Connector |
balanced / |
||
|---|---|---|---|---|---|---|---|---|
|
Sensitivity*1 |
Nominal |
Max. before clip |
||||||
|
INPUT1-16 |
+66dB |
7.5KΩ |
50-600Ω Mics |
-82dBu (61.6μV) |
-62dBu (0.616mV) |
-42dBu (6.16mV) |
Combo Jack (XLR-3-31 type *2 |
Balanced |
|
-6dB |
-10dBu (245mV) |
+10dBu (2.45V) |
+30dBu (24.5V) |
|||||
|
ST IN |
— |
10kΩ |
600 Ω Lines |
-30dBV (31.6μV) |
-10dBV (316mV) |
+10dBV (3.16V) |
RCA Pin Jack |
Unbalanced |
*1. Sensitivity is the lowest level that will produce an output of +4dBu (1.23V) or the nominal output level when the unit is set to maximum gain. (All faders and level controls are at maximum position.)
*2. 1: GND, 2: HOT, 3: COLD
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4. In these specifications, 0dBu = 0.775Vrms.
*5. +48V DC (phantom power) can be supplied to INPUT XLR type connectors via each individual software controlled switch.

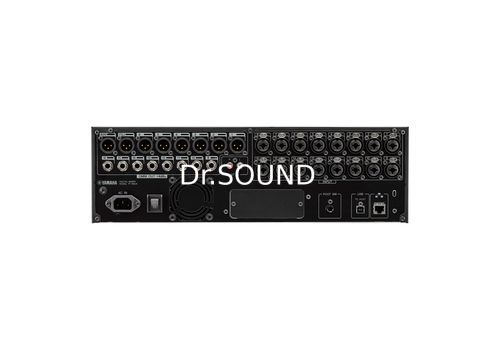

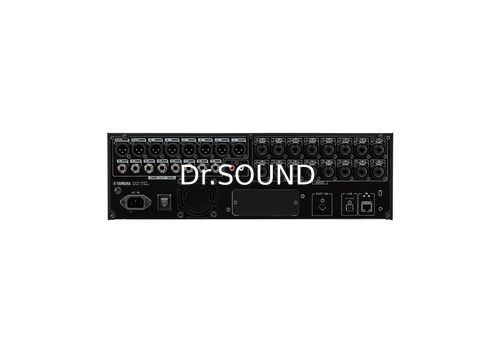

Analog output characteristics
|
Output Terminals |
Source |
For Use With |
Output Level |
Connector |
balanced / |
|
|---|---|---|---|---|---|---|
|
Nominal |
Max. before clip |
|||||
|
OMNI OUT 1-8 |
75 Ω |
600Ω Lines |
+4dBu (1.23 V) |
+24dBu (12.3 V) |
XLR-3-32 type *1 |
Balanced |
|
OMNI OUT 9-16 |
TRS Phone Jack *6 |
|||||
|
PHONES *5 |
100 Ω |
40Ω Phones |
3mW |
75mW |
Stereo Phone Jack (TRS) *2 |
Unbalanced |
*1. 1: GND, 2: HOT, 3: COLD
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3. In these specifications, 0dBu = 0.775Vrms.
*4. All output DA converters are 24bit, 128times oversampling.
*5. The position of the level control is lowered by 16dB from the maximum.
*6. Tip: HOT, Ring: COLD, Sleeve: GND
Digital input/output specifications
|
Terminals |
Format |
Data length |
Audio |
Connector |
|---|---|---|---|---|
|
USB (TO HOST) |
USB |
24bit |
34ch input / 34ch output, PCM |
USB (B type) |
|
iPad |
USB |
— |
Playback: MP3 or WAV file data / Record: WAV file data |
USB (A type) |
Control I/O specifications
|
Terminals |
Format |
Level |
Connector |
|---|---|---|---|
|
NETWORK |
IEEE802.3 |
10BASE-T/100Base-TX |
RJ-45 |
|
FOOT SW |
— |
— |
TS Phone |
