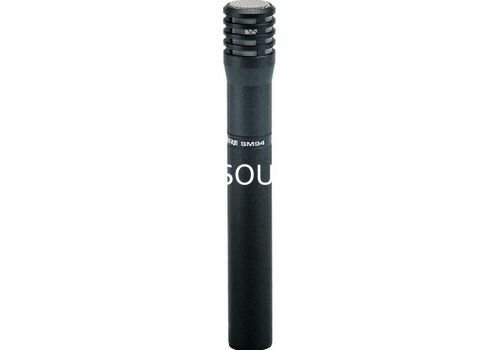

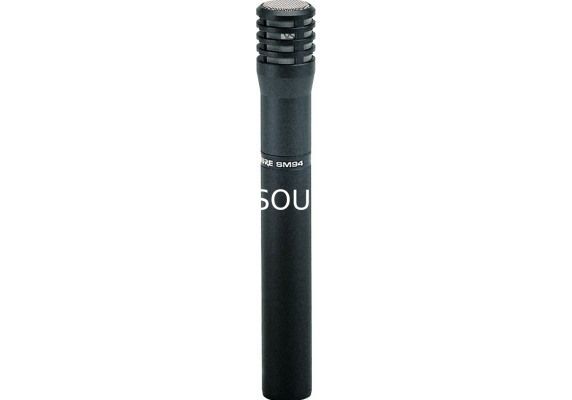

Ремонт SHURE SM94 (в сервисном центре г. Москва)

Основные особенности:

Тип: конденсаторный;
Диапазон частот: 40 Гц — 16 кГц;
Диаграмма направленности: кардиоидная, равномерная частотная характеристика в пределах диаграммы, симметричная относительно оси направленности.
Спецификация электроники:

Выходное сопротивление: 150 Ом (реальное: 200 Ом);
Рекомендуемое минимальное сопротивление нагрузки: 800 Ом;
Чувствительность (напряжение открытой цепи, при частоте 1 кГц);
Фантомное питание: -69 дБ (0.35 мВ);
Автономное питание: -70 дБ (0.32 мВ);
0 дБ =1В/микробар.
Уровень запирания выходного сигнала (на частоте 1 кГц):

-14 dBV (0.63 В) (сопротивление нагрузки 800 Ом, фантомное питание, коэффициент нелинейных искажений 1 проц.);
-23 dBV (0.71 В) (сопротивление нагрузки 800 Ом, автономное питание, коэффициент нелинейных искажений 3 проц.);
-15 dBV (0.18 В) (сопротивление нагрузки 150 Ом, фантомное питание, коэффициент нелинейных искажений 1 проц.);
-31 dBV (28 мВ) (сопротивление нагрузки 150 Ом, автономное питание, коэффициент нелинейных искажений 3 проц.);
Коэффициент нелинейных искажений: <0.25 проц. (при 130 дБ SPL, частоте 250 Гц, сопротивлении нагрузки 800 Ом).
Максимальное звуковое давление:

141 дБ (сопротивление нагрузки 800 Ом, фантомное питание);
123 дБ (сопротивление нагрузки 800 Ом, автономное питание);
135 дБ (сопротивление нагрузки 150 Ом, фантомное питание);
120 дБ (сопротивление нагрузки 150 Ом, автономное питание);
Чувствительность к воздействию электромагнитных полей: -3 дБ (SPL эквивалентно воздействию электромагнитного поля 60 Гц силой в 1 миллиэрстед);
Уровень шумов (измерен с помощью RMS-вольтметра): 22 дБ (А-взвешенный), 25 дБ (взвешенный в DIN 45405);
Динамический диапазон (максимальное SPL, сопротивление нагрузки 2 кОм, А-взвешенный уровень собственных шумов):119 дБ (фантомное питание), 101 дБ (автономное питание);
Максимальное напряжение фантомного питания: 52 В постоянного тока;
Защита от неправильного подключения полярности: выдерживает до 75 В постоянного тока.
Питание и эксплуатация:

Полярность: при прямом давлении на мембрану микрофона на контакте 2 возникает положительное напряжение по отношению к контакту 3;
Емкость капсюля: 24 пФ;
Фантомное питание: 11 В — 52 В постоянного тока;
Максимальный потребляемый ток при использовании фантомного питания: от 1.0 до 1.2 мА (52 В постоянного тока);
Автономное питание: 1.5 В (щелочная батарея, размер АА);
Продолжительность работы от одной батареи: до 5 000 часов Рабочий диапазон температур: от -6.7 гр. С до 49 гр. С;
Условия хранения: от -29 гр. С до 74 гр. С;
Разъем: XLR;
Корпус: сталь и медь, стальная защитная сетка;
Вес: 250 г (без батареи);
Комплектация:

Футляр для хранения микрофона: 26A13;
Держатель: A25D;
Съемные детали;
Защитная решетка капсюля: RK255G.
Дополнительные аксессуары (приобретаются отдельно):

Источник фантомного питания: PS1A;
Переключаемый аттенюатор: A15AS;
Демпферная подставка: A53M;
Ветрозащита: A3WS;
Кабель (7.6 м): C25J;
Продукт сертифицирован и соответствует требованиям стандартов 89/336/EEC и EN55103: 1996 (части 1 и 2).
