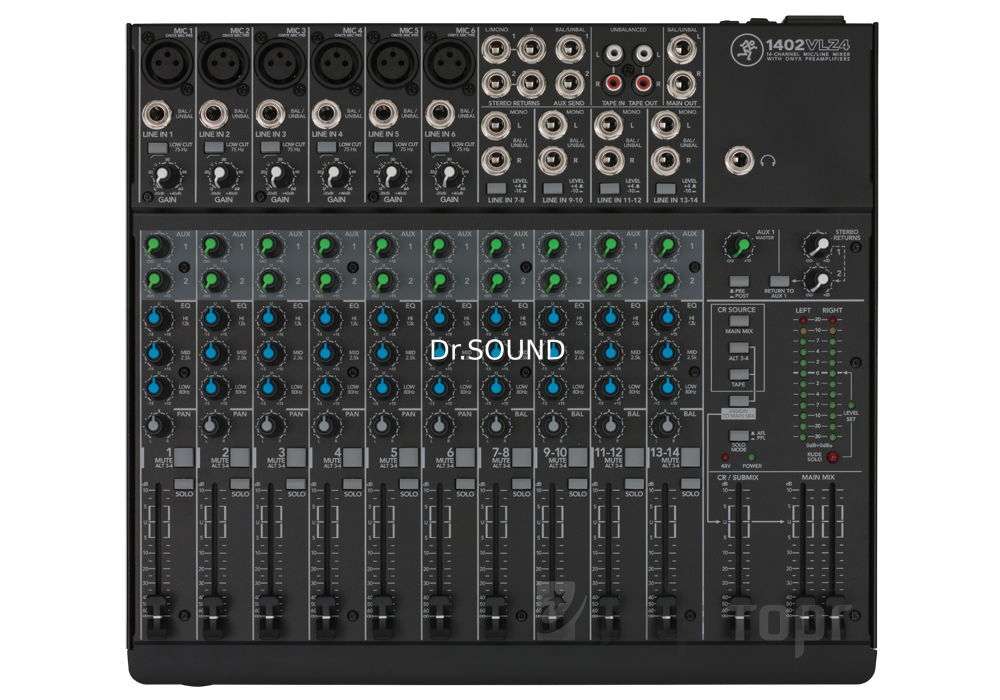

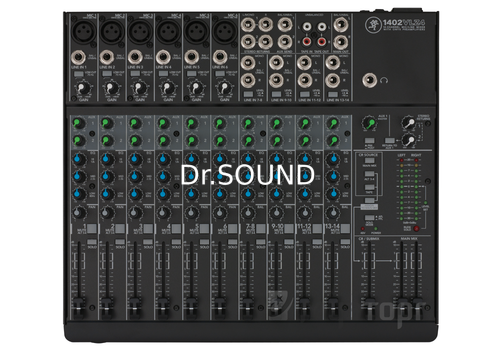

Ремонт MACKIE 1402 VLZ 4 (в сервисном центре г. Москва)

Шум в общем миксе. Частотный диап. от 20 Гц до 20 000 Гц, 1/4” выход Main, коэфф. усиления контура Trim на каналах 1-6 - 1, ровные кривые эквализации, все каналы назначены на Main Mix, панорама каналов 1 и 3 выведена до упора влево, панорама каналов 2 и 4 выведена до упора вправо.

Фейдер Main Mix и фейдеры каналов установлены на мин.: -100 dBu.
Фейдер Main Mix установлен на “U”, фейдеры каналов установлены на мин.: -86.5 dBu. (отнош. сигнал/шум 90 дБ, +4 dBu)
Фейдеры Main Mix и каналов установлены в положение “U”: -84.5 dBu
Общие гармонические искаж-я (THD) - 1 кГц @ +14 dBu, от 20 герц до 20 000 герц

со входа Mic на выход Main: 0.0007 проц.
Взаимопроникновение (crosstalk) - 1 кГц по отнош. к 0 dBu, частотный диапазон от 20 герц до 20 000 герц, линейный вход, 1/4” выход Main, коэфф. усиления контура Trim равен 1.

Фейдер Main Mix на мин.: -85 dBu
Нажата кнопка Alt/Mute: -84 dBu
Фейдер канала на мин.: -83 dBu
Частотная характеристика: со входа Mic на любой выход

20 Гц — 60 кГц: +0 дБ/-1 дБ
20 Гц — 100 кГц: +0 дБ/-3 дБ
Макс. уровни:

Вход Mic: +22 dBu
Вход Tape: +16 dBu
Другие входы: +22 dBu
Выход Main Mix XLR: +28 dBu
Другие выходы: +22 dBu
Эквивалентный шум входа (EIN)

вход Mic на выход INSERT SEND, макс. усиление, с эквивалентом нагрузки 150 Ом: -129.5 dBm невзвешенный
Общее подавление помех (CMR)

вход Mic на выход INSERT SEND, макс. усиление, 1 кГц: больше -90 дБ
Сопротивление:

Вход Mic: 1.3 кОм
Возврат разрыва канала CHANNEL INSERT: 2.5 кОм
Другие входы: 10 кОм или больше
Выход Tape: 1.1 кОм
Другие выходы: 120 Ом
Эквалайзер:

Высокочаст. полочный фильтр: ±15 дБ @ 12 кГц
Среднечаст. колокольный фильтр: ±12 дБ @ 2.5 кГц
Низкочаст. полочный фильтр: ±15 дБ @ 80 Гц
Прочие характеристики:

Электропитание: переменный ток, 120 В, 50/60 Гц, 25 Вт
Вес нетто: 4,5 кг
Размер: 35,6 см x 32,8 см x 7,4 см
